Värmeband gör det själv

Inläggav micke187 » 2018-08-25 18:45:59

Tänkte ja skulle dela med mig av min tillverkning av daggvärmare.
Kände att ja ville slippa ha de långa daggkåporna ja haft tidigare så beslöt mig att istället att köpa färdiga värmare så tänkte ja skulle testa på att tillverka egna.
Här är det jag använde till tillverkningen:
15st 330ohm 0.6w metalfilm motstånd.
8mm Liggunderlag som isolering.
0.5mm (24awg) förtennad koppartråd till lödningen av motståndsstegen.
Svart silvertejp
0.75mm högtalarkabel
Rca kontakt och nylonstrumpa till kabeln.


Började med att använda mig av 1.5mm koppartråd från vanlig installationskabel men kände att de var ett helsike att löda på och att tråden var alldeles för tjock. Var betydligt lättare med den tunnare förtennade 0.5mm tråden.

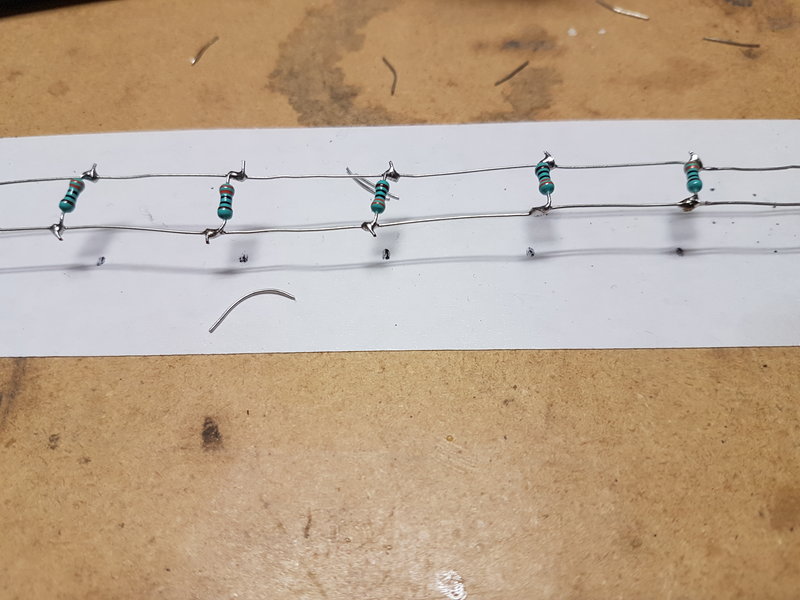

Sen sträckte jag upp 2 trådar på skruvar så det skulle bli enklare att tvinna fast och löda motståndena.
Gick förvånansvärt enkelt måste ja säga.

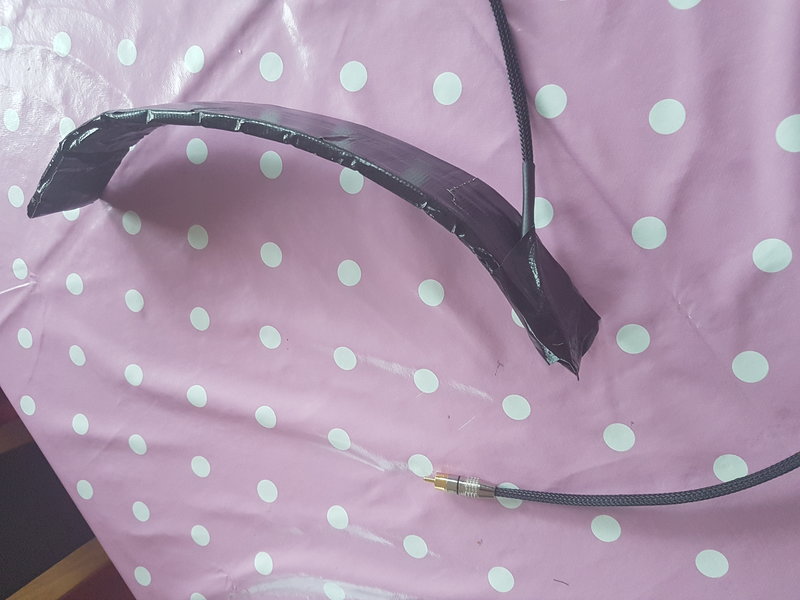

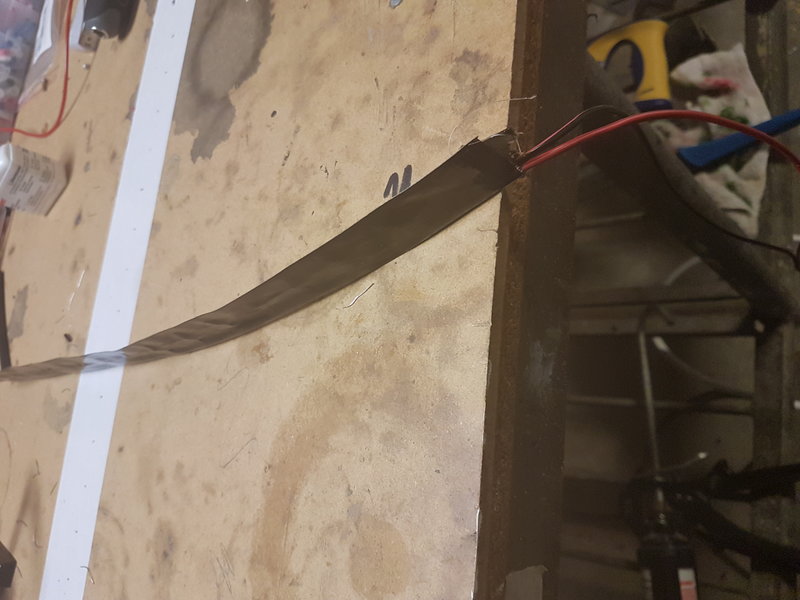

lade jag motsåndena på halva delen av tejp och lade sen ihop och tejpade till sist ihop allt på liggunderlag som ja klippt till i rätt storlek så de passade runt tuben.

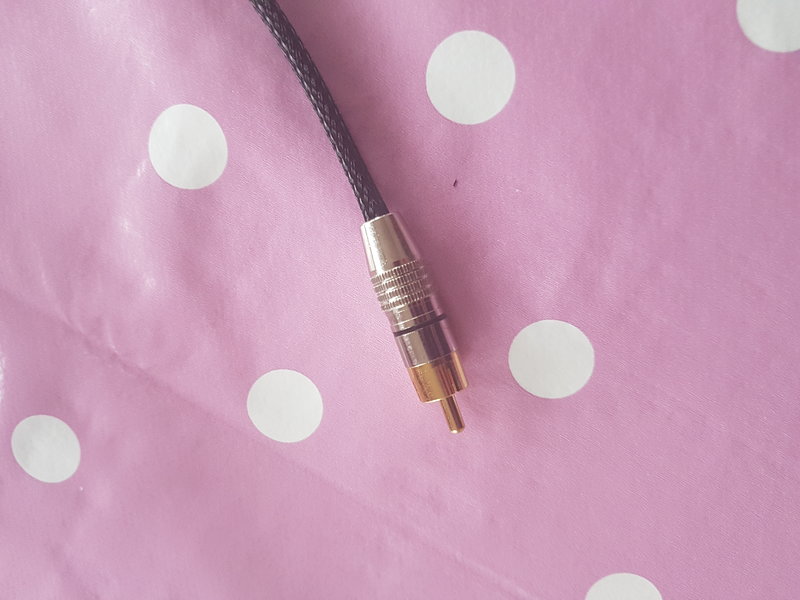

Sen var det bara att trä på nylonstrumpan och löda fast rca kontakten så var den klar.


Och sen testade jag bandet genom 13.6volt och det blev relativt varmt ändå. Skulle tippa på att den höll runt 40grader eller lite mer.
Har beställt en 12v 10a pwm dc motordrivare för att kunna ställa värmen på som borde dyka upp under veckan.

Dock är banden inte helt färdiga än utan har tänkt att klä dom med nylontyg som jag tagit från vårat gamla partytält som blåste sönder för ett par veckor sedan. Tur i oturen kan man väl säga att det kom till användning ändå.
SXvr H-18mono
SW80ED+0.85 ff/fr
Arduinostyrd fokuserare med Nema17 motor
Heq5 pro Rowan mod
Starguider 60mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Användarvisningsbild
Repaterion
Inlägg: 71
Blev medlem: 2012-05-19 09:35:55
spamtest: JA
Ort: N 59° 10.528', E 12° 7.021' (Nordvästra Dalsland)

Re: Värmeband gör det själv

Inläggav Repaterion » 2018-10-08 12:08:25

Ser ut som min lösning fast diskretare, min ser bedrövlig ut och skulle behöva en ombyggnad.

Skickat från min F8331 via Tapatalk
Bresser Messier AR90/900, 2" Crayford, Skywatcher ringar.
Skywatcher HEQ5 Pro
Korpgluggar, blå,två st.
micke187
Inlägg: 513
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Värmeband gör det själv

Inläggav micke187 » 2018-10-08 19:52:38

Jo men bara de funkar som den ska så är ju utseendet ingen betydelse tycker ja :)
