Obs-bygge

Inläggav micke187 » 2017-02-13 19:02:23

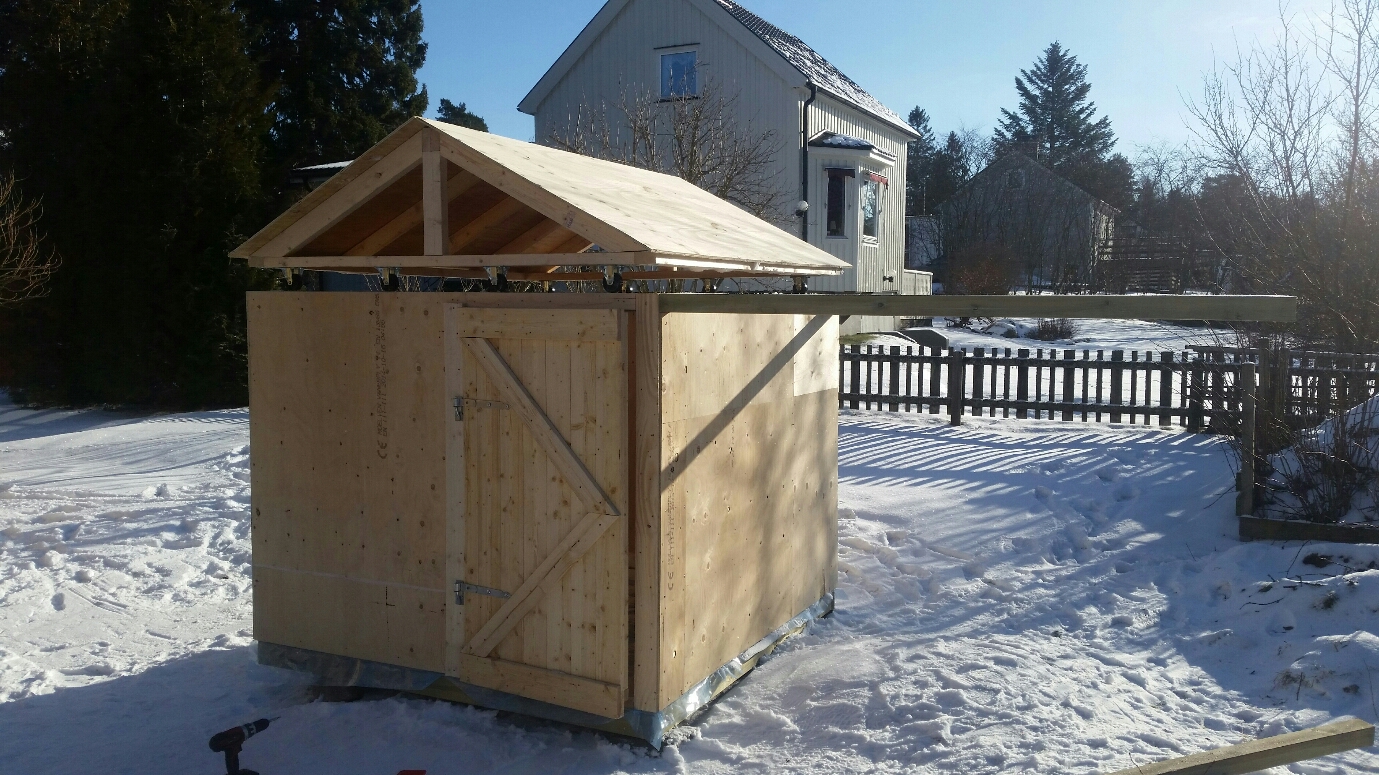

Tänkte ja skulle dela med mig av mitt lilla projekt som snart ska vara användbart fast långt från färdigt.
Blev ett bygge på 2x2 meter (invändigt) som ja tycker nu känns rätt så rymligt ändå. Fast får vel se sen när allt kommer på plats hur mycket utrymme det blir till slut :)

2017-02-13 17.56.48.jpg
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Martin F
Inlägg: 1191
Blev medlem: 2013-11-06 13:16:53
spamtest: JA

Re: Obs-bygge

Inläggav Martin F » 2017-02-13 22:15:07

Roligt! Hade gärna sett lite fler bilder ända från början av bygget :)
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-02-13 23:23:56

Jo då ja har allt tänkt lägga ut fler bilder. Kanske började i fel ände men tänkte först visa som de ser ut nu.
Kommer lite fler bilder snart när man får lite tid. Det blir lite enklare när man använder datorn istället för mobilen :-)
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-02-14 13:41:50

Här kommer lite fler bilder på hur de så ut när ja började. Kanske är lite fel årstid att bygga på men men . En fördel är att virket håller sig rakt å fint i kylan iaf :)
2017-02-14 12.33.30.jpg

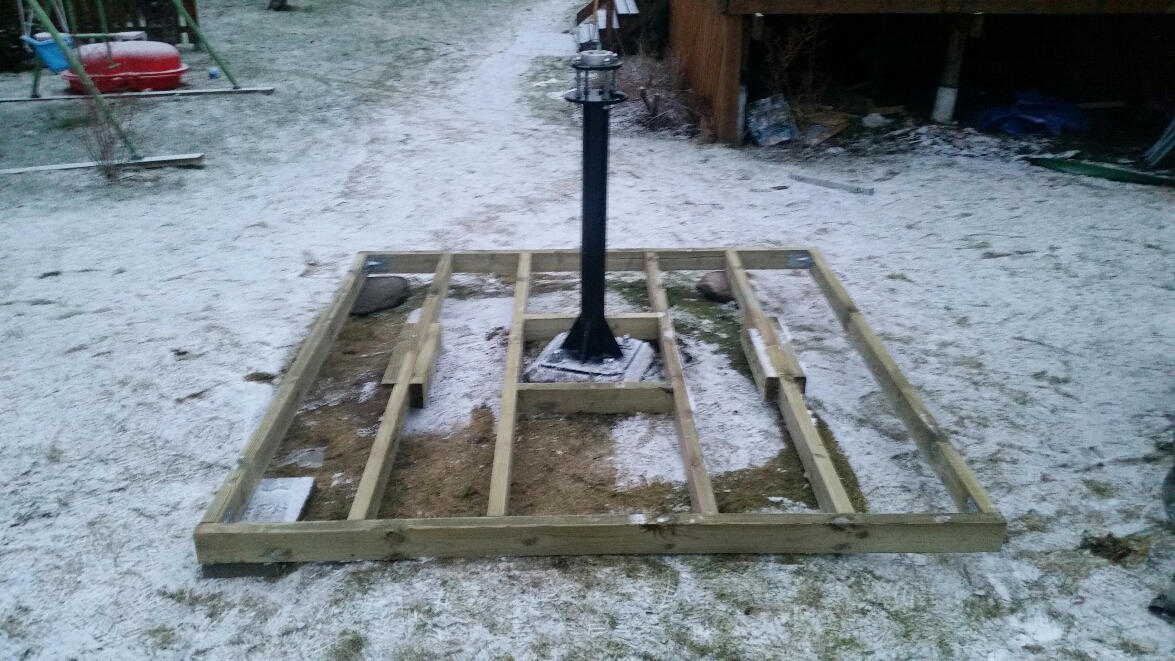

Pir och golv

2017-02-14 12.34.15.jpg

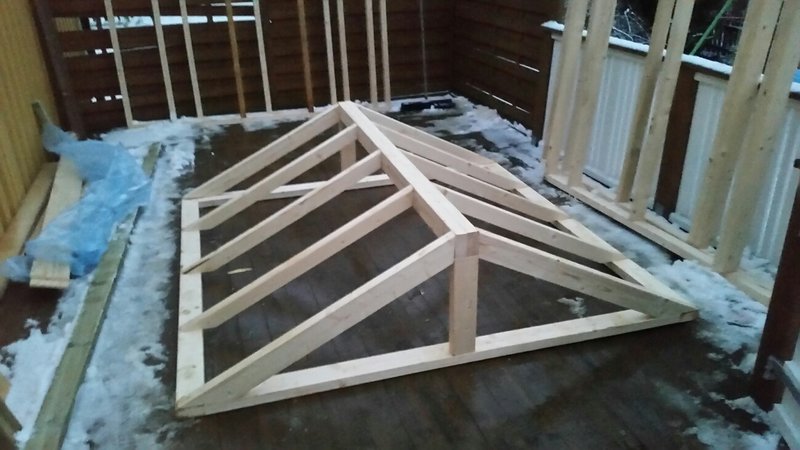

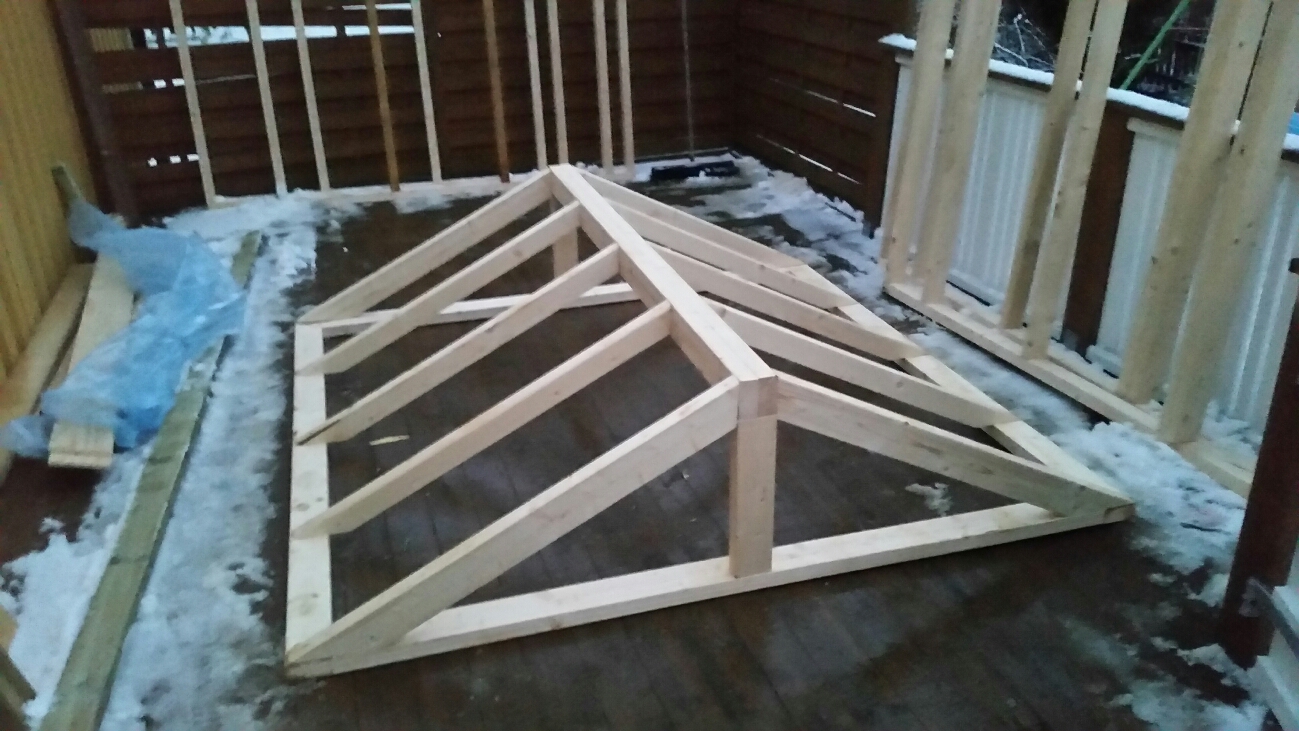

Takstomme

2017-02-14 12.35.09.jpg

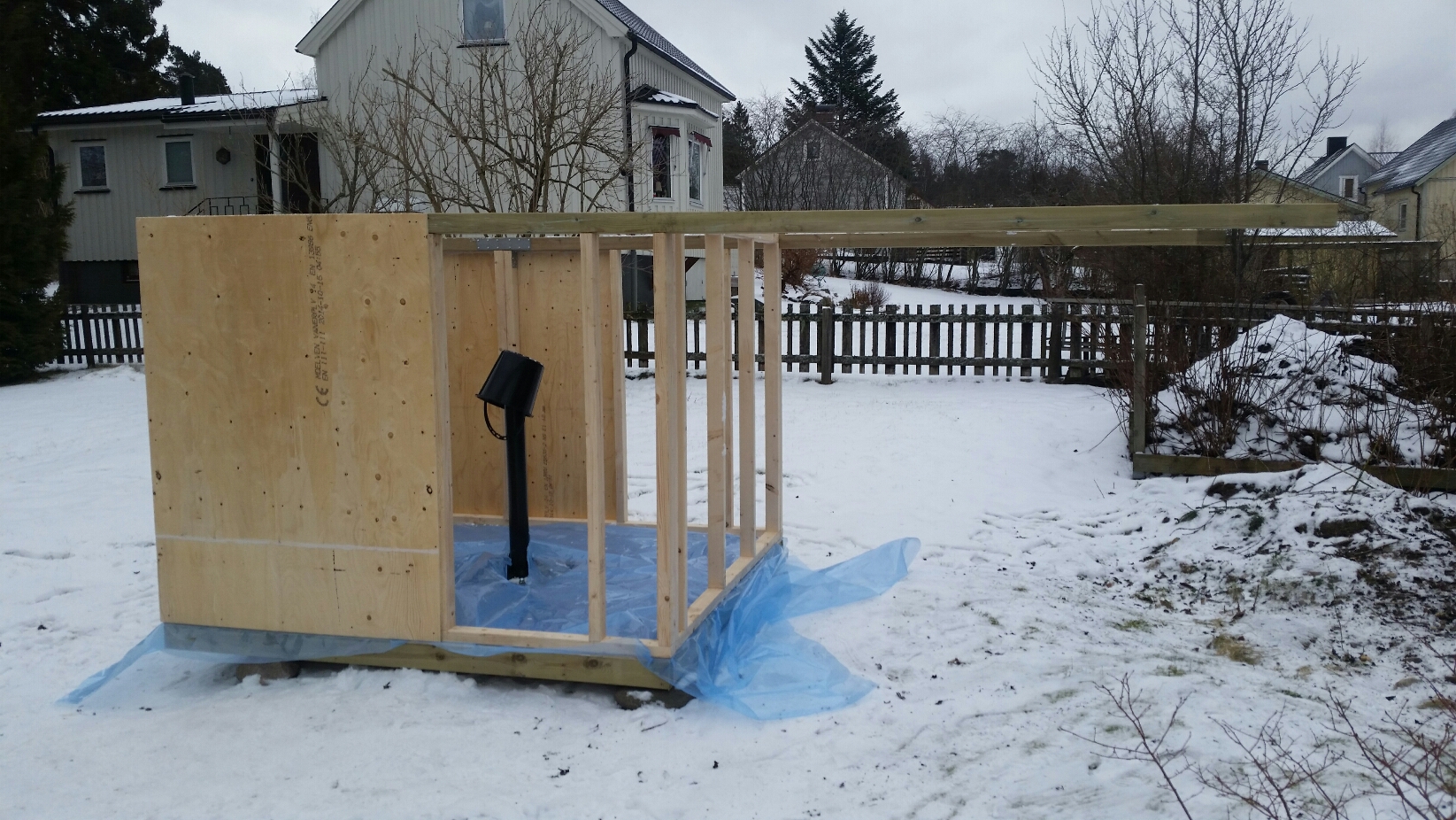

Uppregling
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-02-18 16:08:59

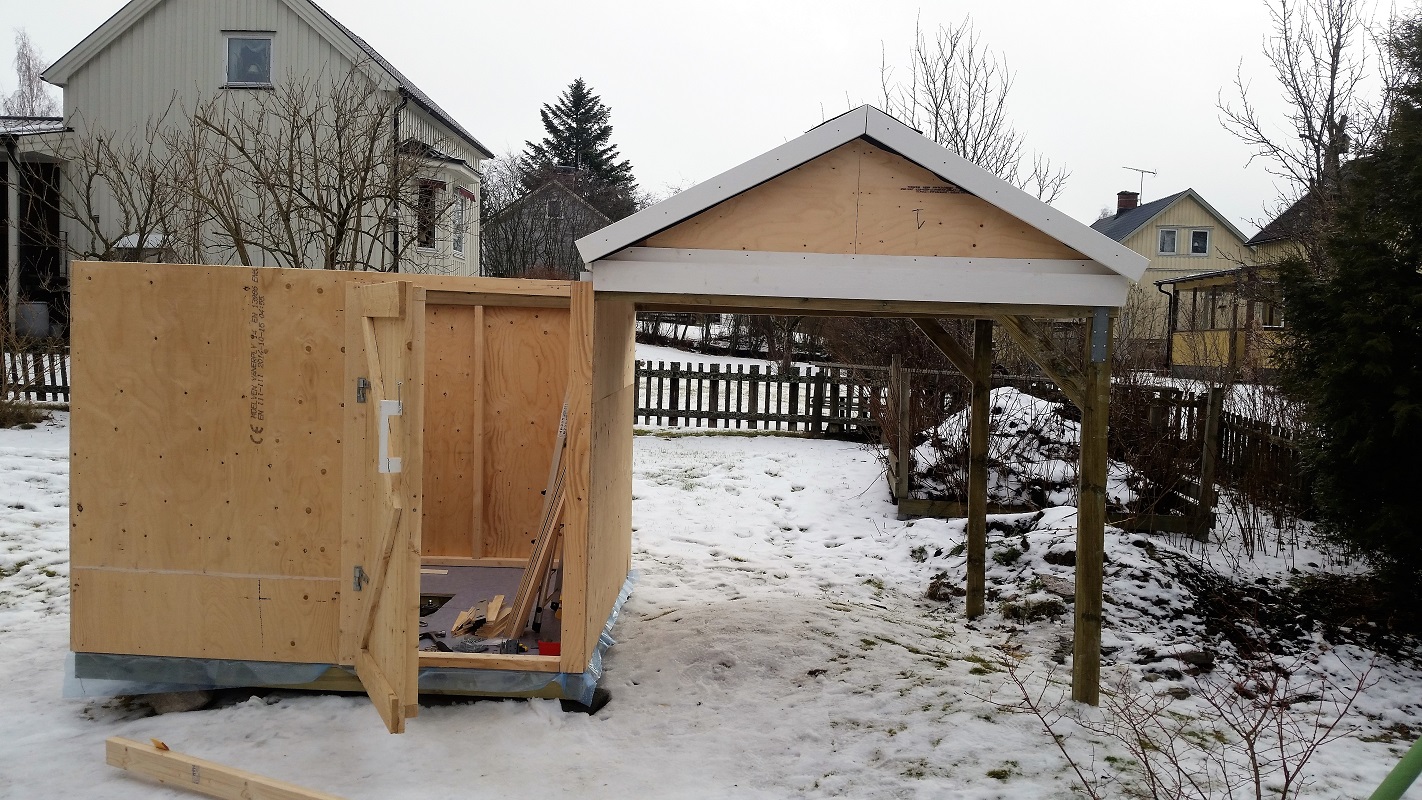

Det tar sig! Har kommit en liten bit till på bygget nu. och nu äntligen kan man börja använda det :)
Skulle använt U-profil till hjulen först men kom fram till att L-profil är nog bättre.
Blir till att förbättra stabiliteten på ställningen fick ja erfara när jag drog ut taket till max :P
Men är tillräckligt stabilt för att användas till att börja med.

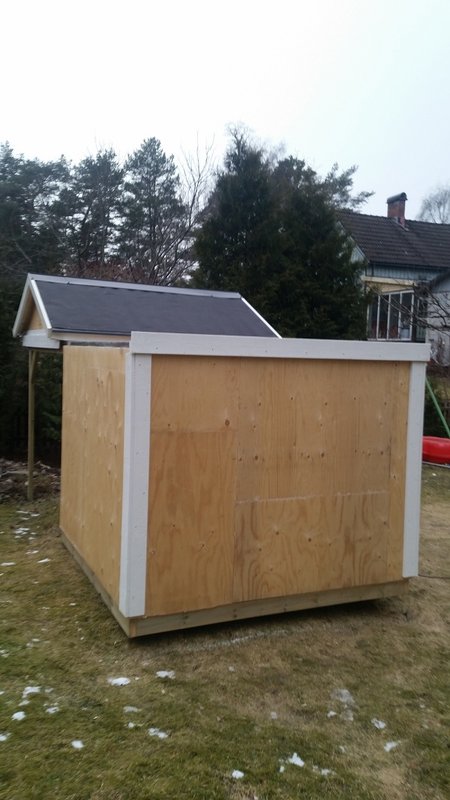

stängd

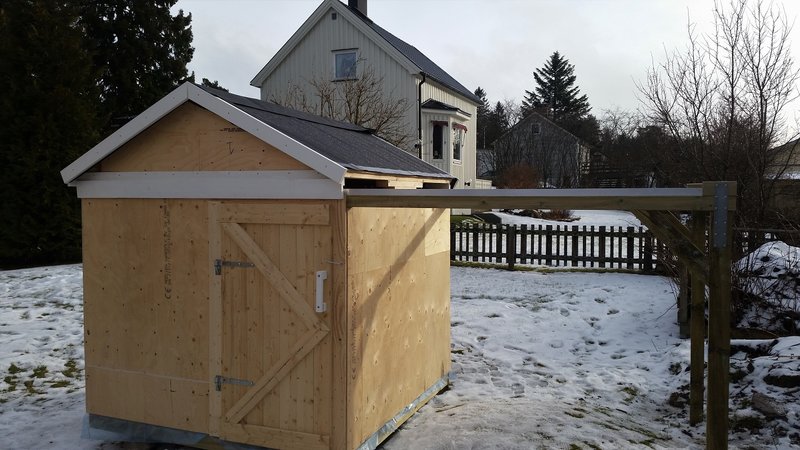

öppen
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-05 21:52:52

Nu när vädret tillåtit att fortsätta bygget så nu har man kommit en bit till.

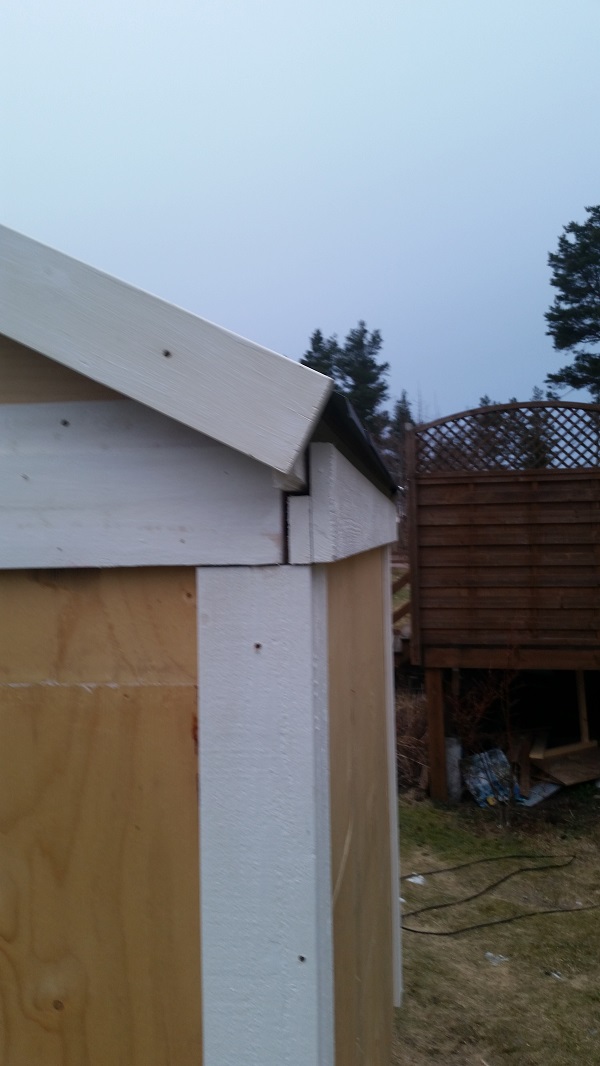

Har tillkommit lite plåt och vindskivor. Sen fick ja dit några knutbrädor så sakta men säkert börjar det se lite trevligare ut :)

Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-11 21:04:16

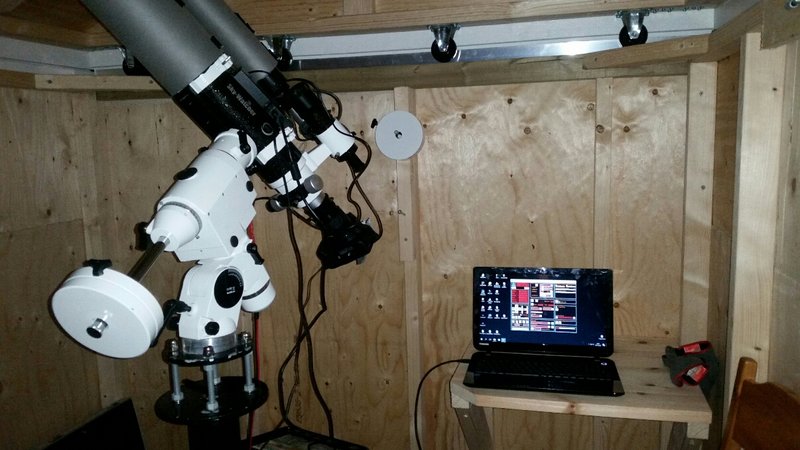

Får vel lägga till en liten bild på utrustningen med.
Skaffade en usb-hub(exsys) för att få bättre ordning på kablaget man hade.
Och det bästa är nog att man har gått över till eqmod. Så nu kan jag styra allt genom datorn :-)
Sen blir det nog att dra in en nätverkskabel för att kunna fjärrstyra laptopen man har i obset till den stora datorn inne. Har kört med wifi förut men signalen mellan laptopen och routern försvinner nästan hela tiden så en kabel är nog de bästa.
Bilagor
2017-03-11 19.48.35.jpg
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Användarvisningsbild
AstroFriend
Inlägg: 3534
Blev medlem: 2012-12-17 14:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: Obs-bygge

Inläggav AstroFriend » 2017-03-11 22:27:58

Hej,
Snyggt bygge och fort verkar det ha gått. Jag styr min utrustning på liknande sätt och är mycket nöjd. Har dock också börjat testa med en Raspberrydator och Linux, väldigt intressant men räcker inte ända fram idag. Blir nog dock mycket bättre med tiden.

Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-12 10:35:18

Tack Lars! Jo nu börjar det likna något :)
Ska börja dra el in och koppla uttag och lampor nu under veckan.
Gött å slippa pannlampa varje gång man är inne i obset:-p
Är inte mkt kvar nu på bygget tills man är klar för stunden.
Fast det kommer väl tillkomma och att man förbättrar endel saker sen när man känner sig klar men det återstår att se:)
Frågan är hur mycket en sån minidator klarar av kylan också.
Sj har man ju väska till laptopen som skyddar när det är kallt ute.
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Användarvisningsbild
AstroFriend
Inlägg: 3534
Blev medlem: 2012-12-17 14:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: Obs-bygge

Inläggav AstroFriend » 2017-03-12 20:02:36

Min minipc som inte har skärm eller tangetbord har jag installerad i en kyllåda som isolering mot kylan. Spillvärmen där inne räcker för att datorn inte skall bli för nedkyld. Förvarar den alltid inomhus annars.

Jag har skrivit lite om det astroserverbygget på min hem sida under project:
http://www.astrofriend.eu/astronomy/pro ... runit.html

Nästa astroserverbygge med strömförsörjning kommer nog klara sig under 2 kg mot nuvarande 25 kg. Det batteriet kommer bara klara kortare strömavbrott, som en UPS.

Här är så långt jag kommit med astroservern:
http://www.astrofriend.eu/astronomy/pro ... linux.html

Redan nuvarande minipcn är mycket liten och lätt, den nya är så liten att den är svår att hitta. Strömsnål är den också samt att den drivs från USB 5-volt vilket gör att den kan matas från en kompakt och lätt USB powerpack.

Det enda som fortfarande kräver 12 volt är monteringen, men det är ju inte något stort problem.

Nu har jag nätspänning till den stora monteringen, men vill också ha en kompakt men ändå kraftfull transportabel montering.

Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-12 23:49:31

Har funderat om skulle skaffa en sån liten minipc istället för laptopen.
Å ha den monterat på själva teleskopet de skulle va fint faktiskt.
Sen kan man använda en surfplatta som funkar som skärm och kunna göra alla inställningar som behövs.
De blir ju ganska transportabelt också som sagt :) Men sen kmr ju problemet om den lilla pcn pallar med när/om de blir riktigt kallt ute.
De är väl om man skulle försöka isolera den i nåt passande material som kan hålla värmen isåfall.
/Micke
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Användarvisningsbild
AstroFriend
Inlägg: 3534
Blev medlem: 2012-12-17 14:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: Obs-bygge

Inläggav AstroFriend » 2017-03-13 08:43:13

Hej Micke,
Min minipc är något för stor att ha på teleskopet. Den nya Raspberryn går alldeles utmärkt att montera på teleskopet. Monterat på teleskopet blir kabel dragningen mycket enklare och kompaktare.

Den har dessutom fyra usb portar så i vissa fall kanske man kan klara sig utan usb hub. Den har också blutooth, Lan och wifi samt hdmi. Helt otroligt vad de lyckats klämma in på den tändsticksask stora datorn. Nästa generation har kanske tillräcklig kapacitet att klara den konfiguration jag vill ha, alternativt kan man ju dela upp det på 2st, de kostar ju endast 400kr st.

Någon isolering behövs nog men kan ju tänkas att har man bara fått igång den så räcker värmeförlusterna för att den skall fungera, ingen mekanisk hårddisk, hdn är ett SD minneskort. Jag kommer nog knappast använda utrustningen under minus tio grader. Då börjar så mycket annat krångla.

Vilka temperaturer har du tänkt du skall klara?

Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-13 12:17:37

De skulle va perfekt å ha en sån för det är som du säger att man kan ju få bättre ordning på kablaget på ett bättre sätt än att de är kablar som hänger å trasslar sig överallt..

Detta är nog nåt ja måste kolla upp mer för nu börja de bli ännu mer intressant å ha en sån setup.

Ja själv har man ju varit ute när de kryper ner mot 15 minus men där är nog gränsen för min del sen är de som du säger att de kan börja krångla om utrustningen är ute för länge i sån kyla. Så iaf så de klarar 10 minus skulle va bra iaf.
/Micke
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
Användarvisningsbild
AstroFriend
Inlägg: 3534
Blev medlem: 2012-12-17 14:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: Obs-bygge

Inläggav AstroFriend » 2017-03-13 23:50:14

Om du lägger all styrning i laptopen som du har inne i värmen kan du konfigurera Raspberryn som en slav och då slipper du de problem jag haft med att den inte hinner med. Bara att testa, de kostar ju ingenting, du kan delvis följa min instruktion.

10 minus är vad jag klarat, sedan har oljan i mekaniken blivit för trög. Min kropps gräns ligger vid betydligt högre temperaturer men jag kan ju sitta inne i värmen.

Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
micke187
Inlägg: 240
Blev medlem: 2015-04-30 14:23:53
spamtest: JA
Ort: Säffle

Re: Obs-bygge

Inläggav micke187 » 2017-03-14 16:51:15

Ja de ska ja verkligen prova:)

Ja har ju en massa liggunderlag hemma som blivit över efter dagghuven ja gjort så de skulle kunna funka ändå som skydd.
/Micke
Moddad Canon 1200D, SXvr H-18mono
SW80ED+0.85 ff/fr
Heq5 pro Rowan mod
Orion 50mm,Qhy5l-ii
Program:APT ,PHD2
DSS,Nebulosity,PS
