Bygge 6 tums lättviktnewton

Inläggav Torbjörn » 2021-01-04 17:44:28

För några år sedan fick jag en 6" f/8,03 primärspegel och en tillhörande sekundärspegel/fokuserare. De har blivit liggande sedan dess.

Jag är väldigt nöjd med den 8" resedobson som jag byggde tillsammans med en kompis 2017, men den är onekligen en aning stor och tung. Den väger med sökare strax under 13 kg. I praktiken kräver den en extra incheckad väska, och det fungerar om det är en ren astronomiresa och om man skall åka till en destination och stanna där.

Om man däremot skall åka på en långresa och åka omkring, och kanske dessutom förflytta sig med inrikesflyg så börjar det bli jobbigt...så jag började fundera på att bygga ett reseteleskop där låg vikt var mer prioriterat. Jag skulle ju naturligtvis kunna ta med mig ett lätt stativ och min 4" Maksutov men det skulle vara bättre att lyckas få med ett 6" teleskop.

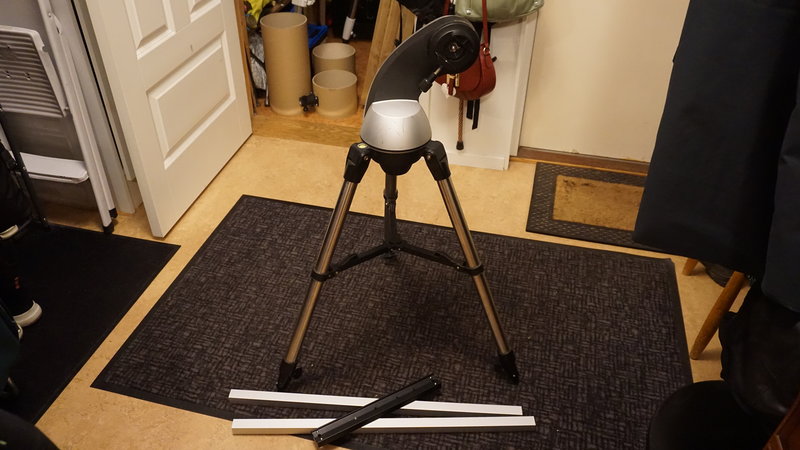

Efter lite funderande och inventerande av mitt "astroskrot" började jag tillverka en alt-az Newton som skall bestå av fram- och bakdel av en tub (tillsågade av ett 200 mm papprör för betongjutning) och monterat på en aluminiumskena som håller ihop det hela. Skenan skall skruvas fast på en Vixenskena och som stativ skall jag använda ett inkomplett skywatcher alt-az stativ där jag har rivit ur motorerna för att minska vikten.

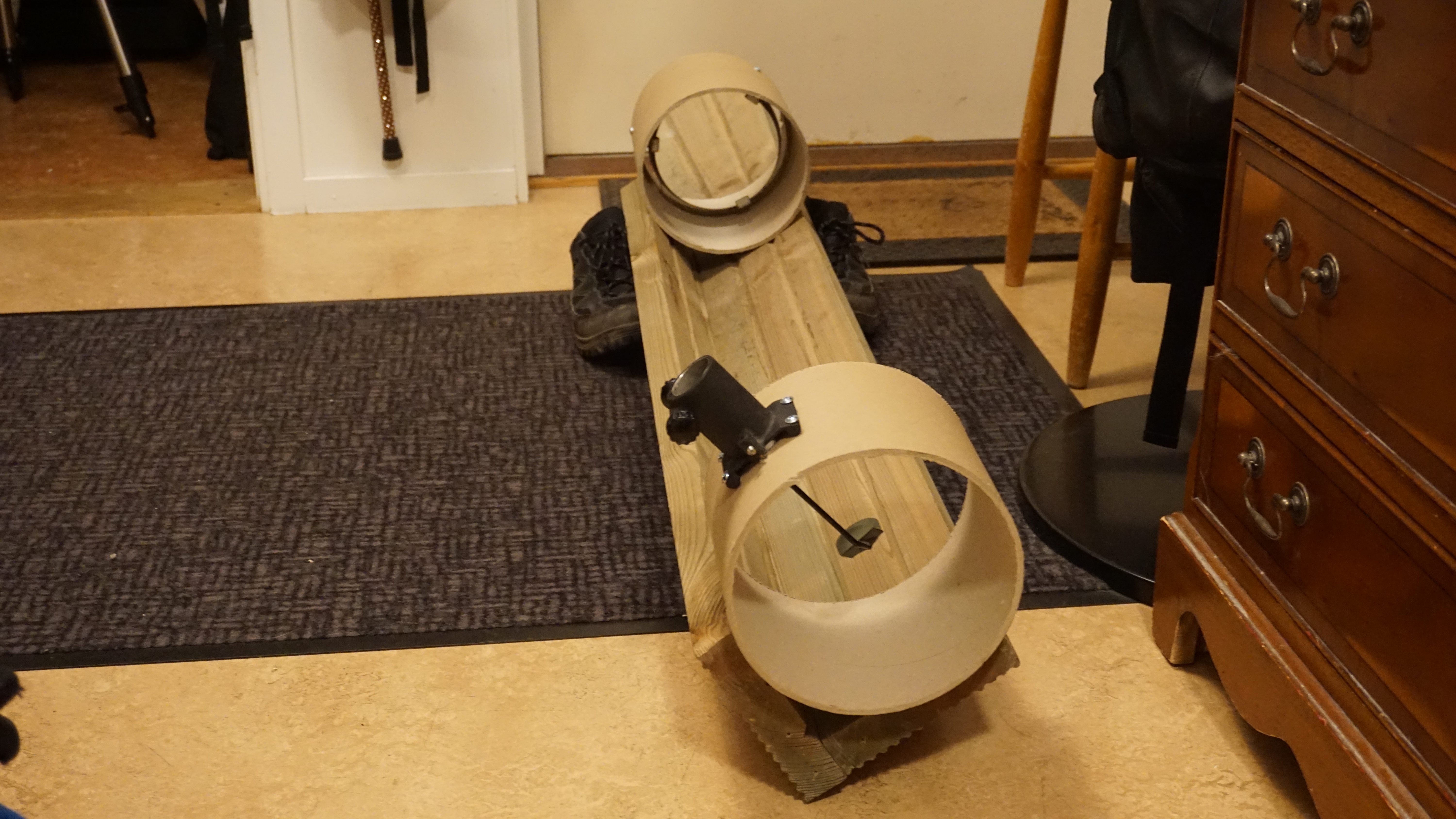

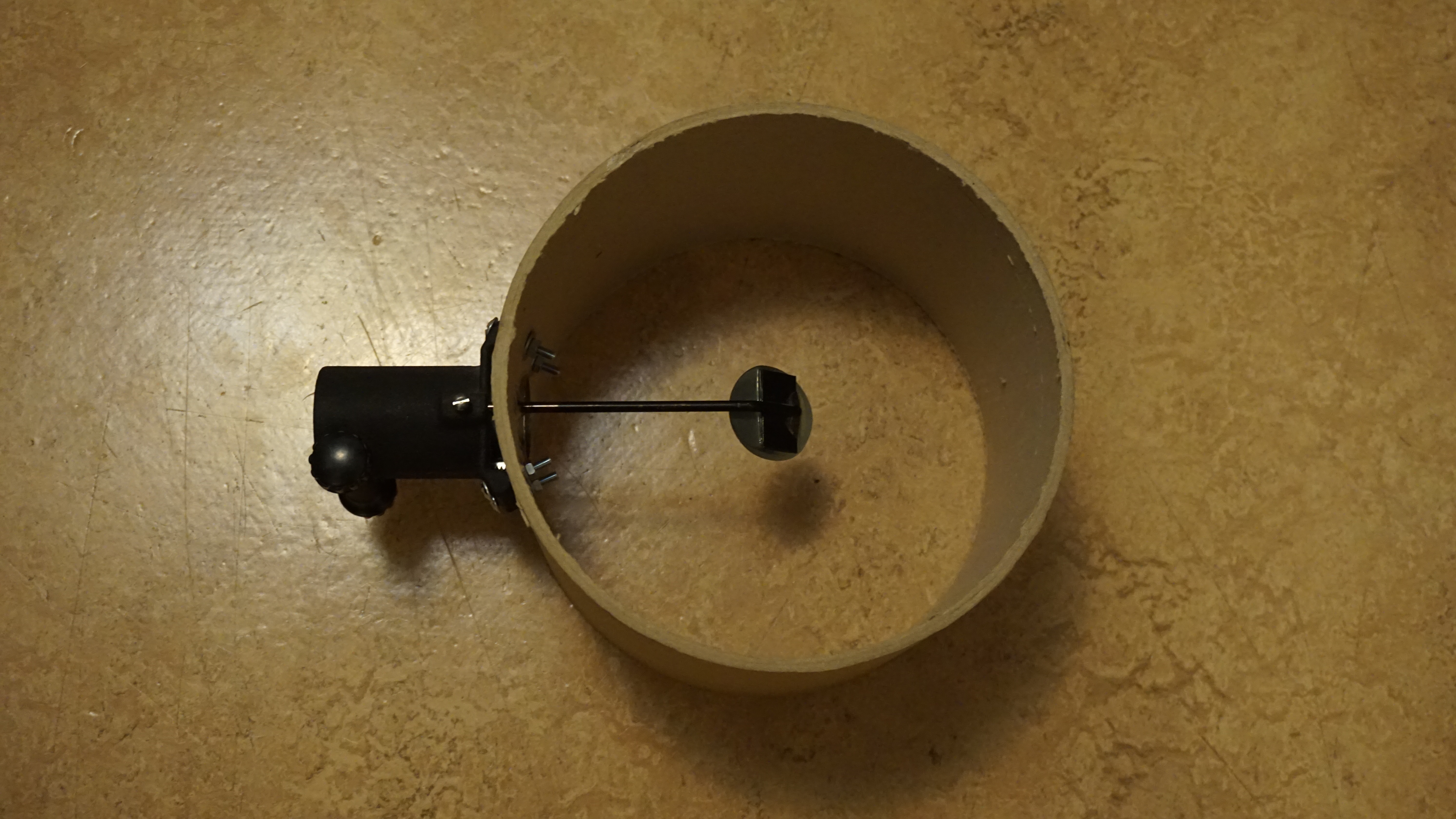

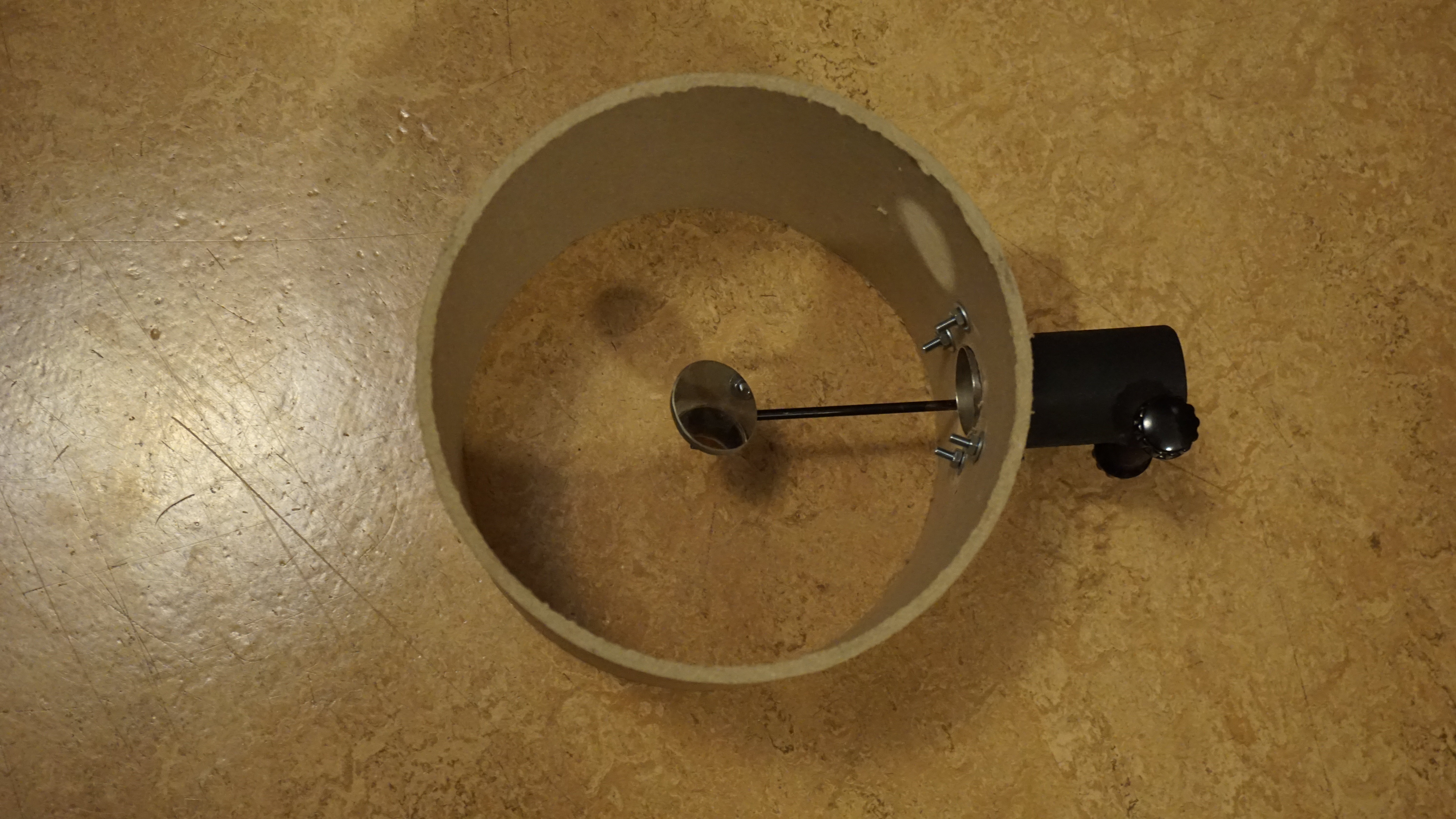

Idag byggde jag själva optiken och kollimerade den med laser i en provvagga varefter jag riktade vaggan ner mot Stenungstorg och läste reklamskyltarna med den :D Det verkar fungera bra. Nästa steg blir att skruva ihop några aluminiumprofiler och måla och lacka papprören för att skydda dem mot fukt.

Jag har räknat lite på det och tror att vikten kommer att bli ca 7,5 kg.

/Torbjörn

Användarvisningsbild
Torbjörn
Inlägg: 1300
Blev medlem: 2012-11-24 14:05:37
spamtest: JA
Ort: Stenungsund

Re: 6 tums lättviktnewton

Inläggav Torbjörn » 2021-01-05 18:00:57

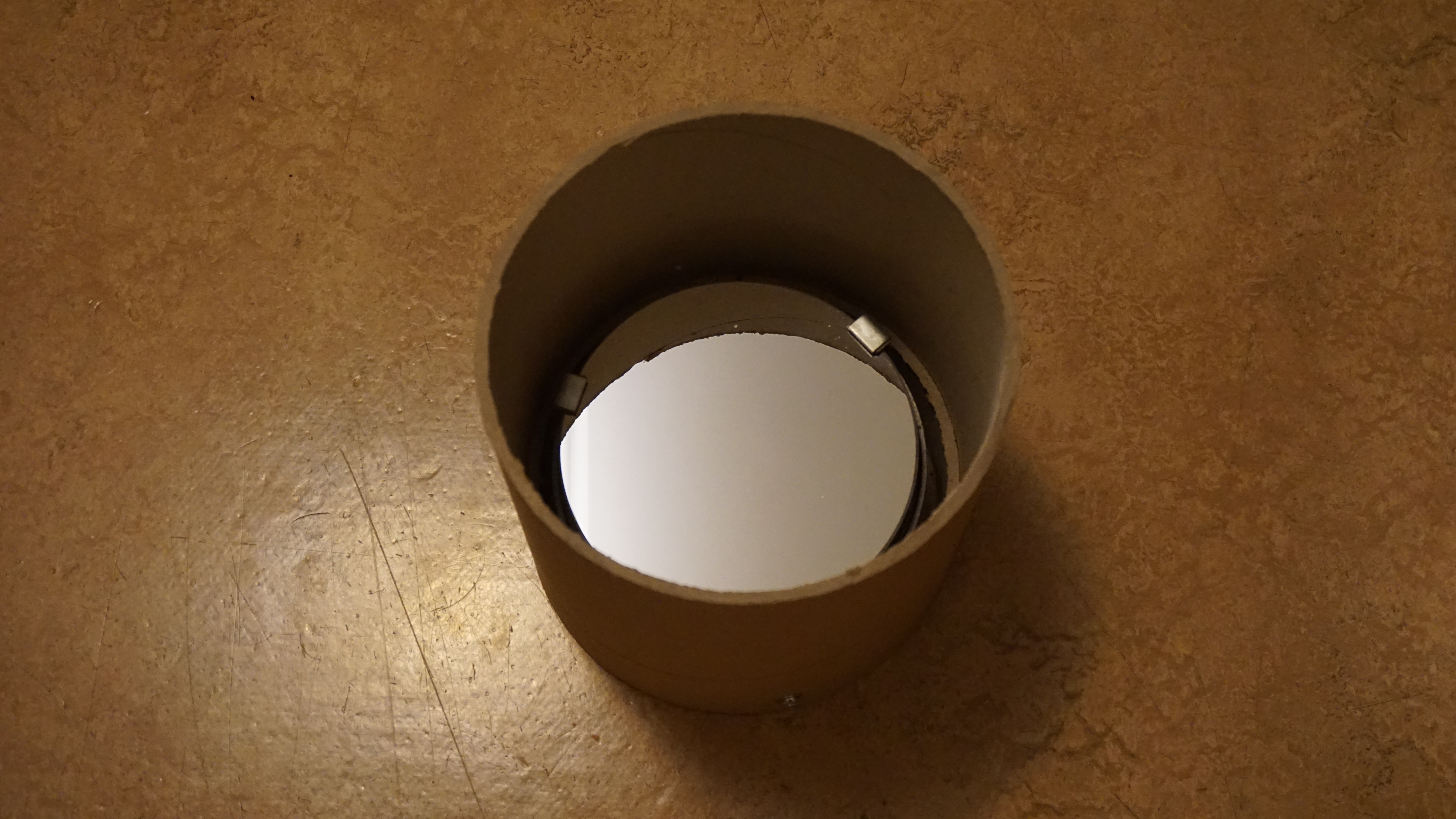

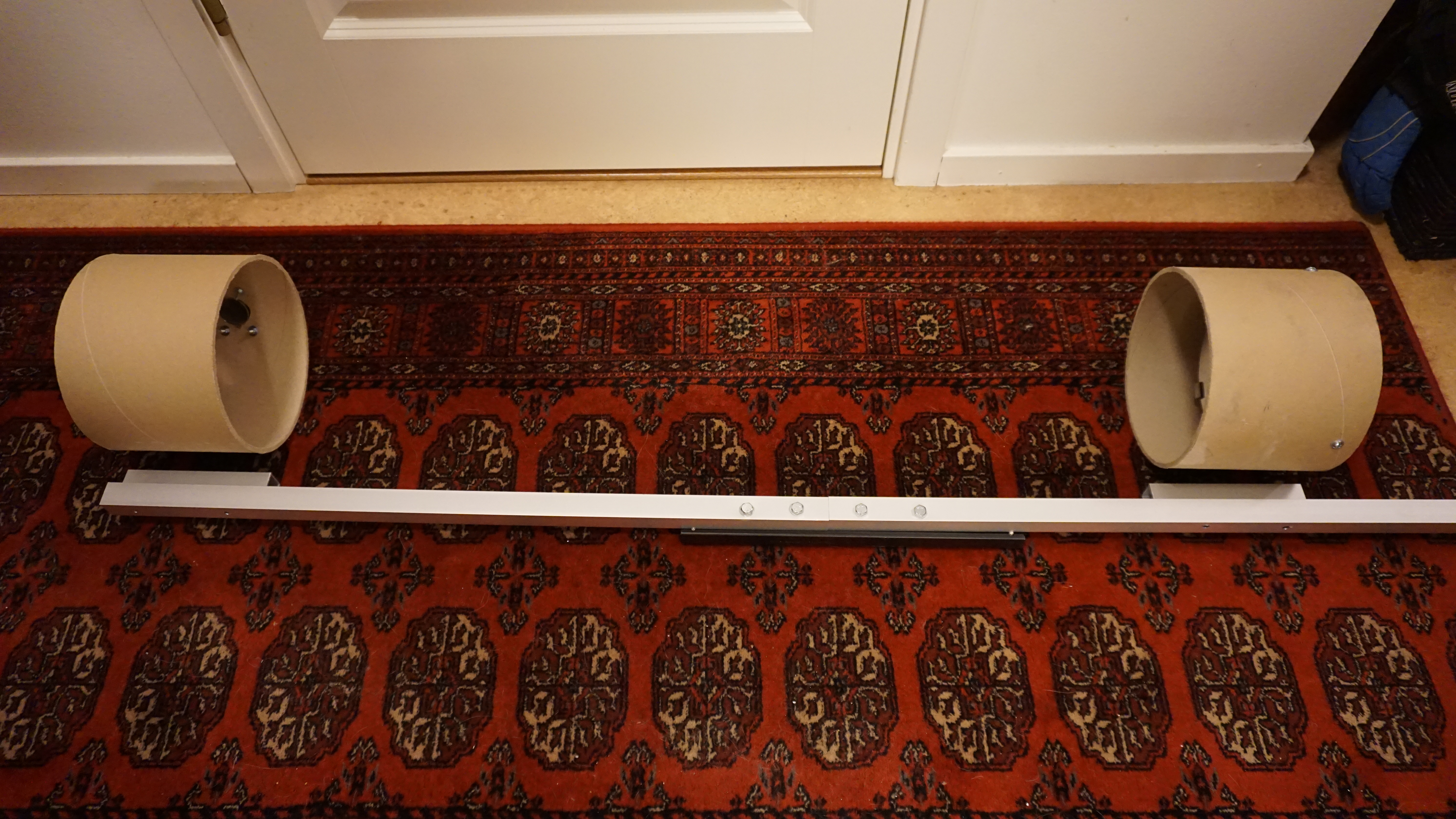

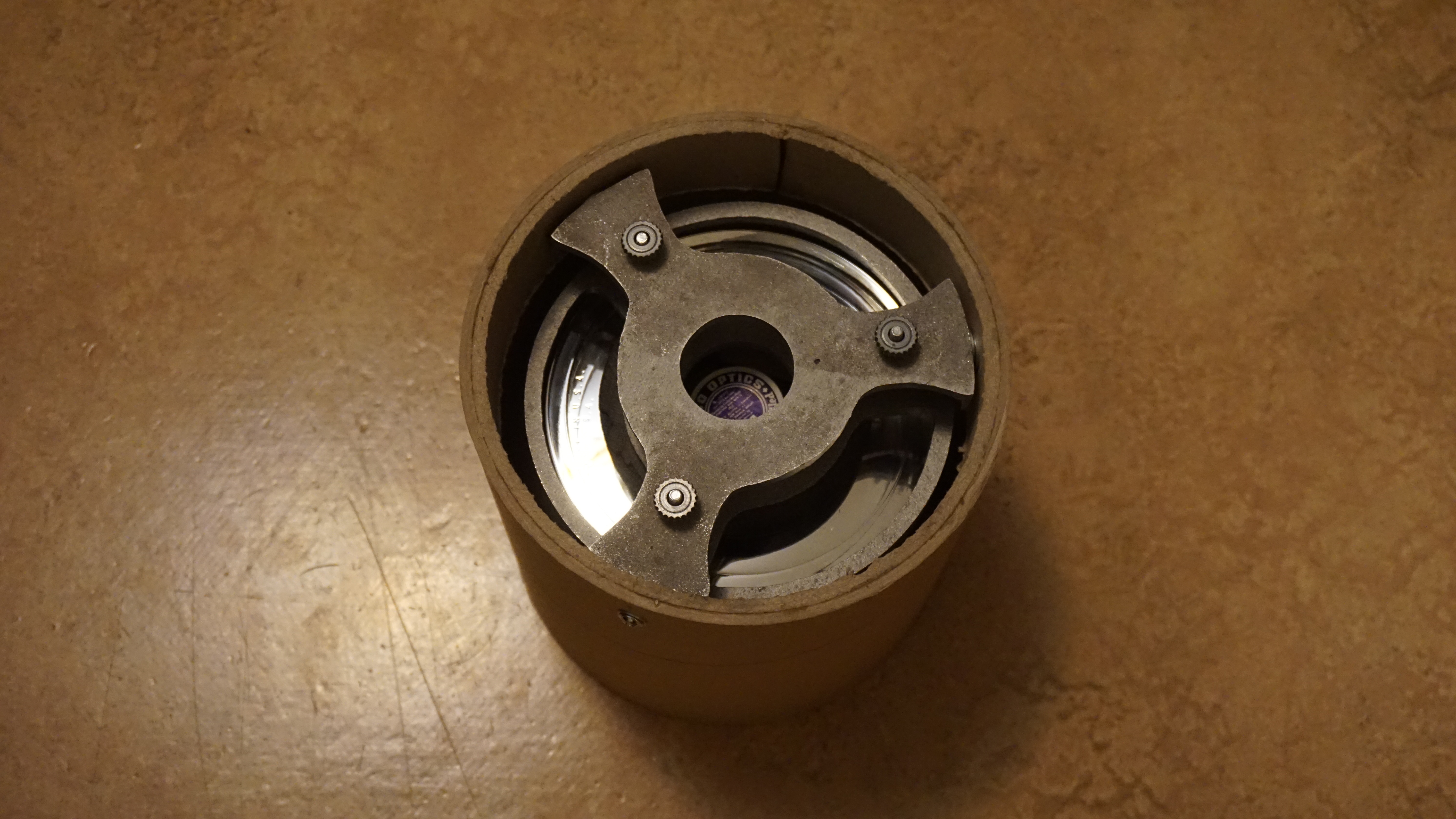

Det blev lite mer pyssel med mitt teleskopbygge idag. Jag borrade och skruvade ihop aluminiumstagen som skall hålla ihop primär- och sekundärspeglarna, och monterade dessa på vixenskenan. Dessutom kortade jag av det rör som innehåller primärspegeln, från 200 till 150 mm längd.

Jag fick även såga till ett par distanser (150 mm långa) för att lyfta upp speglarna från det långa staget. Orsaken är att toppen av stativet annars skulle skugga en del av ljusinsläppet.

Till sist upptäckte jag att jag saknar ett 8 mm borr så jag kunde inte göra klart det hela idag, men det är ju inte bråttom :D

/Torbjörn

Användarvisningsbild
Torbjörn
Inlägg: 1300
Blev medlem: 2012-11-24 14:05:37
spamtest: JA
Ort: Stenungsund

Re: Bygge 6 tums lättviktnewton

Inläggav Torbjörn » 2021-01-06 22:56:15

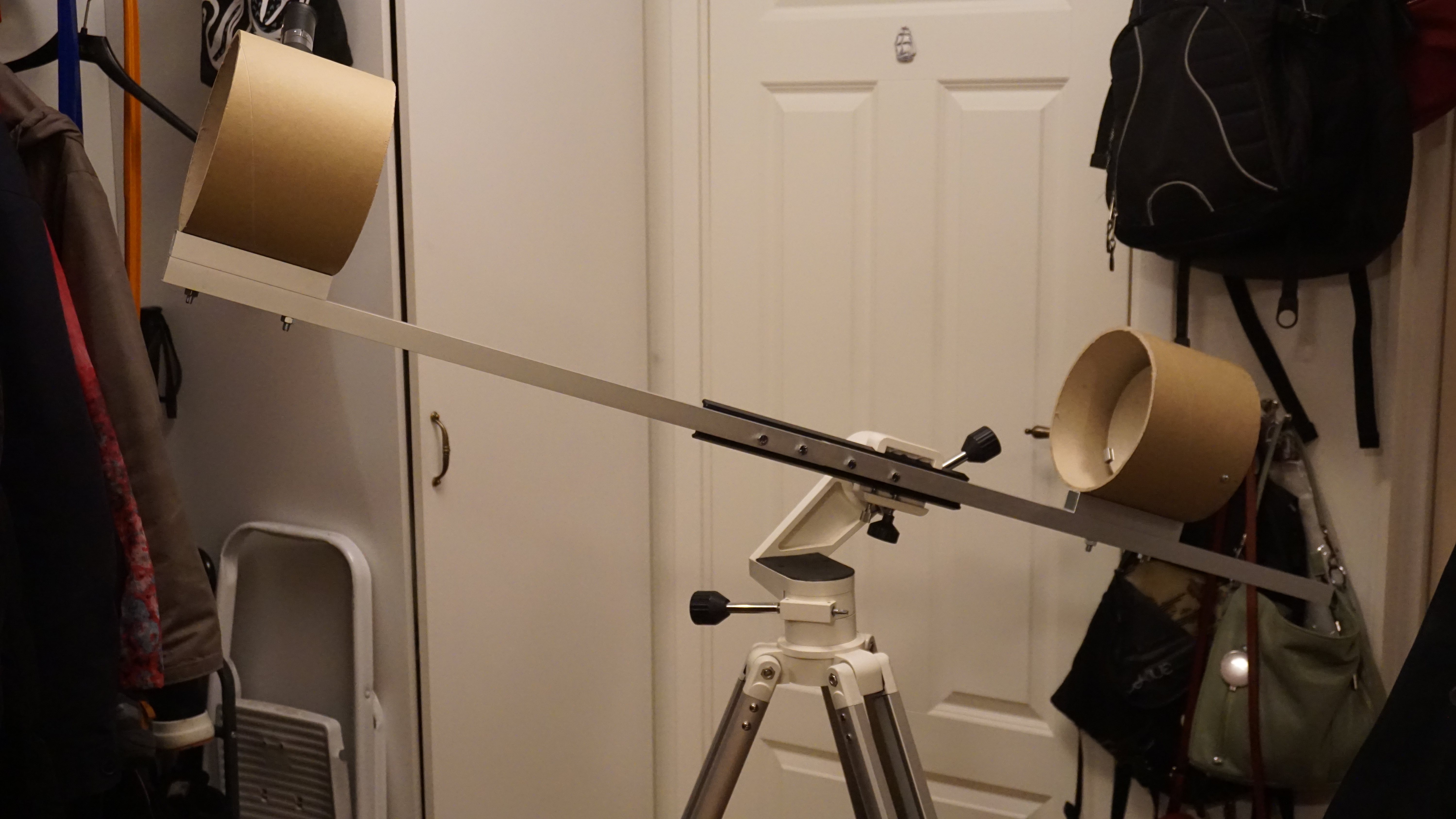

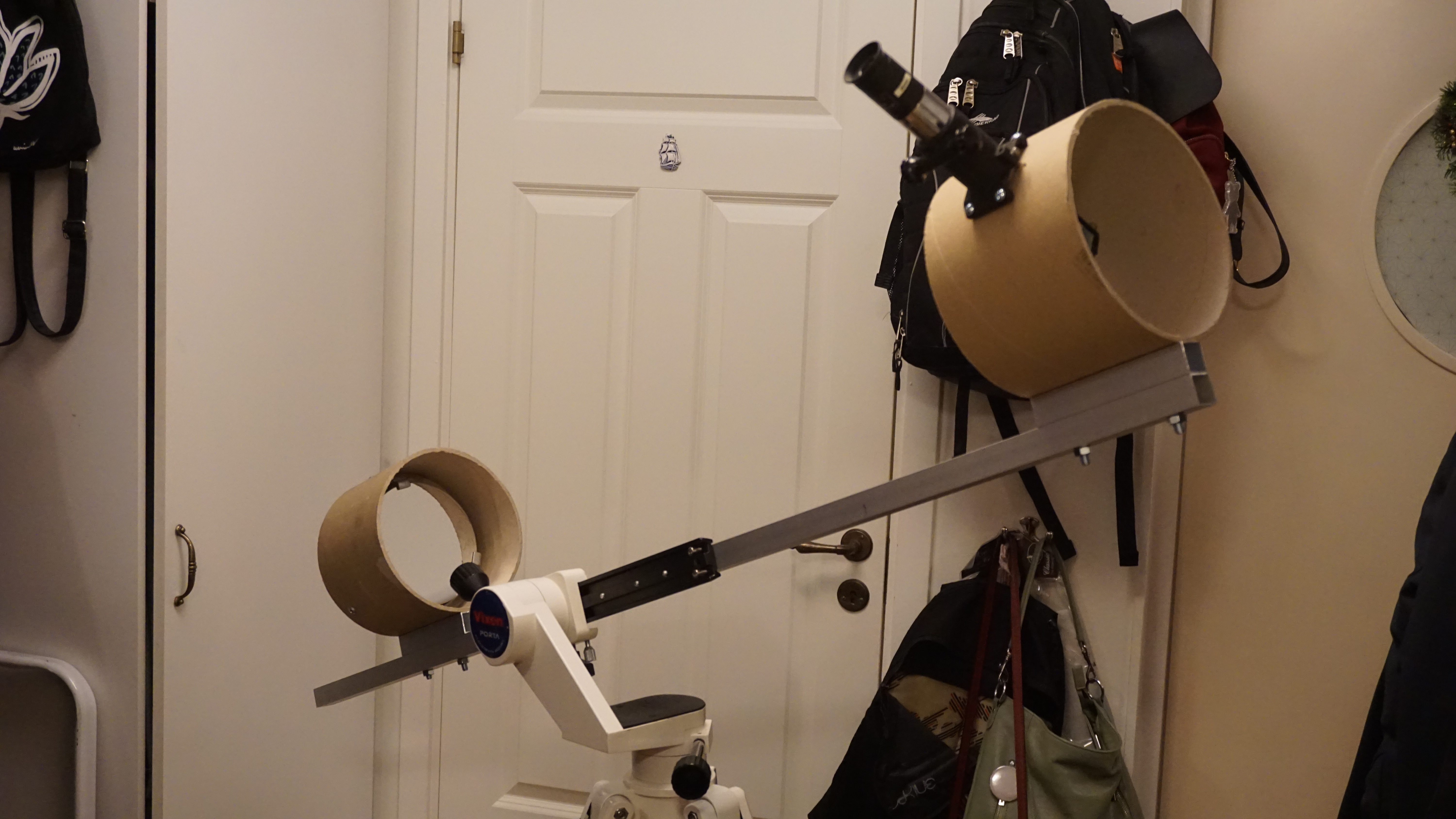

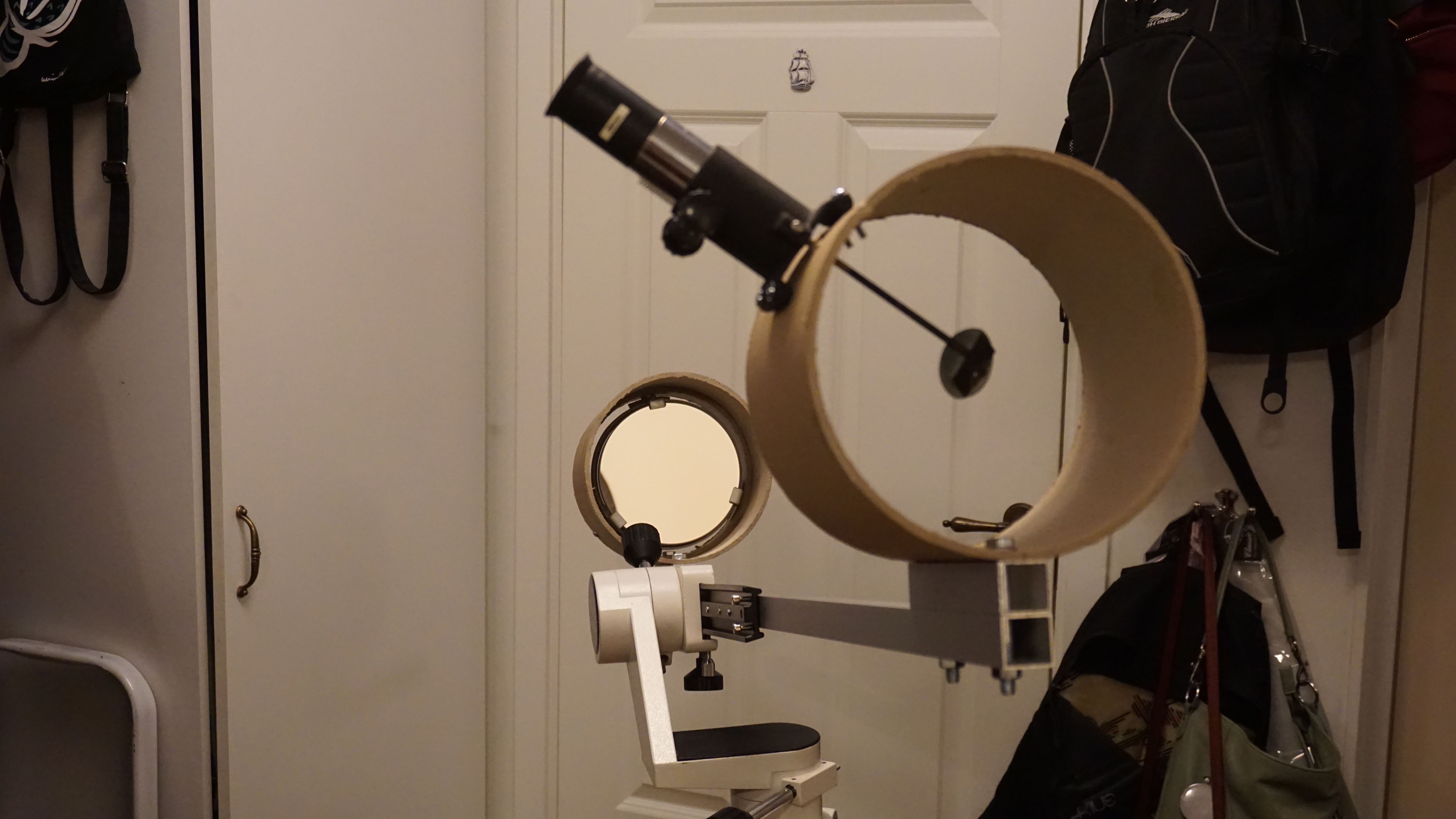

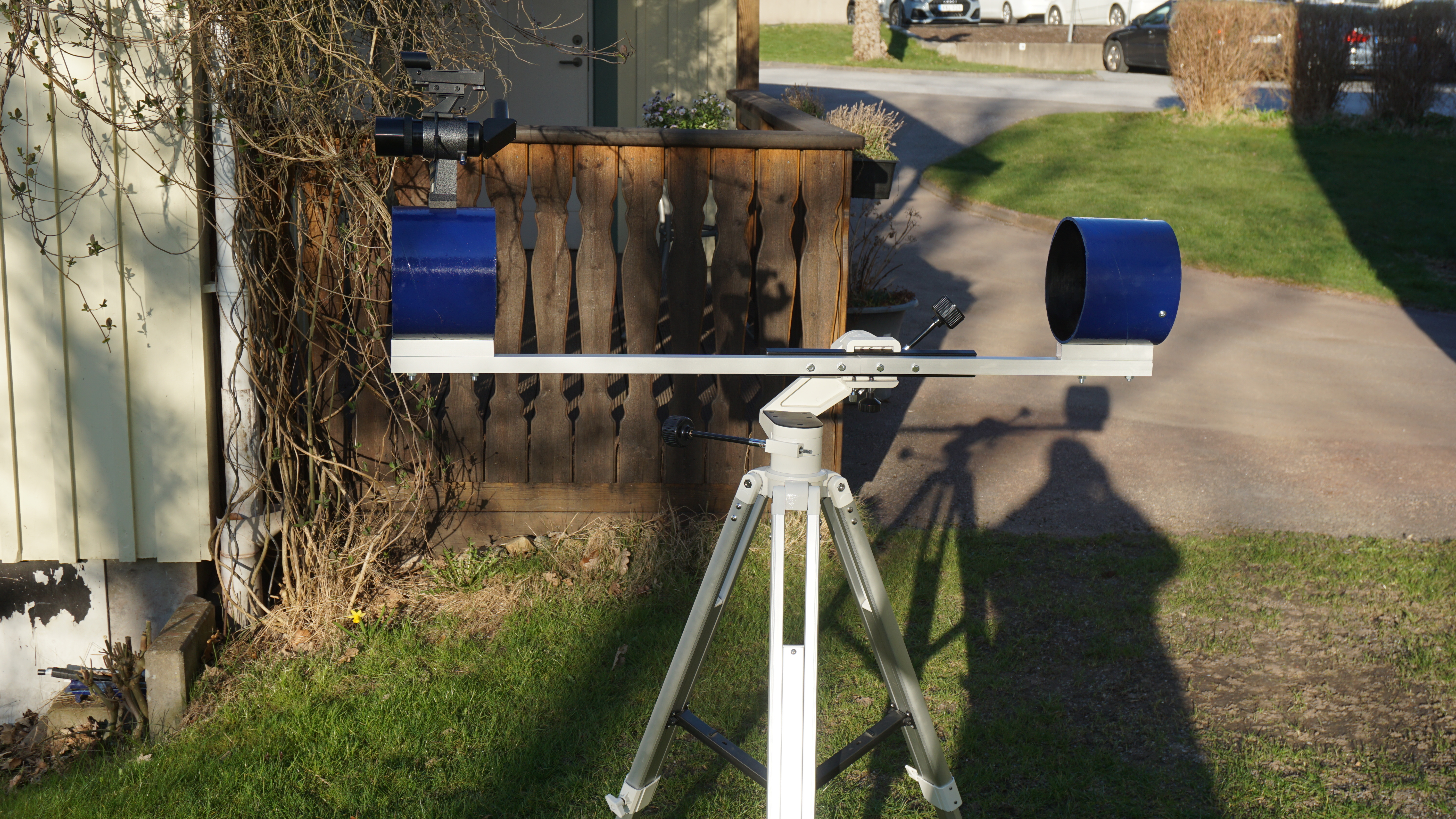

Jag fortsatte pyssla med det här roliga lågbudgetprojektet nu ikväll och monterade ihop det hela. Sedan kunde jag kollimera teleskopet utan problem och ta en provtitt nedåt Stenungstorg och dess reklamskyltar.

Jag kunde snabbt konstatera att det lilla Skywatcherstativet som jag hade tänkt använda var alldeles för rankt för en såpass lång "teleskoptub". Det är ju trots allt en 6" f/8. Ett Vixen Porta stativ fungerade bättre, betydligt stabilare. Det gör dock att totalvikten ökar till 9,25 kg inkl sökare (som jag inte monterat än). I övrigt känns dock skenkonstruktionen väldigt stadig och pålitlig.

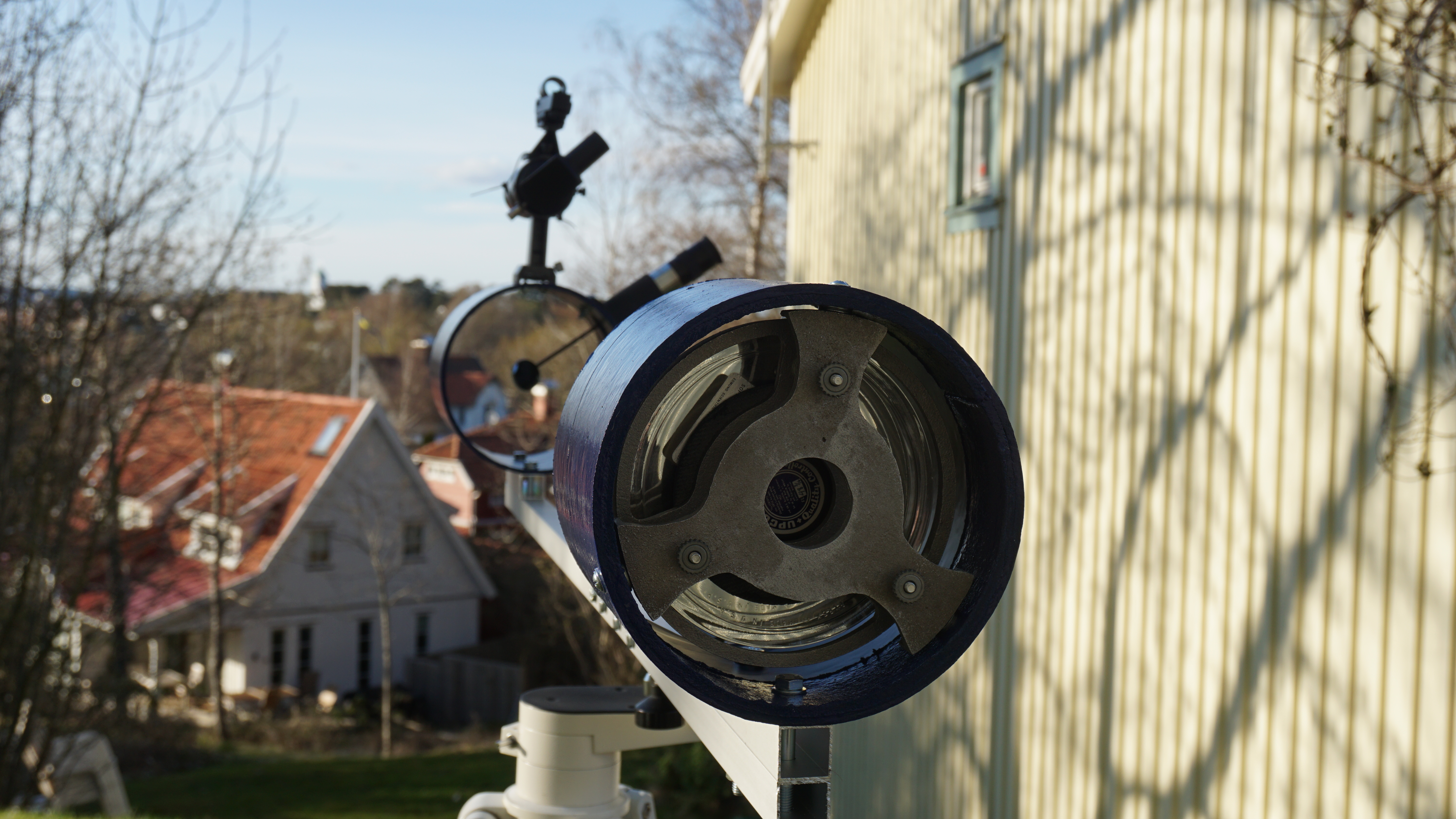

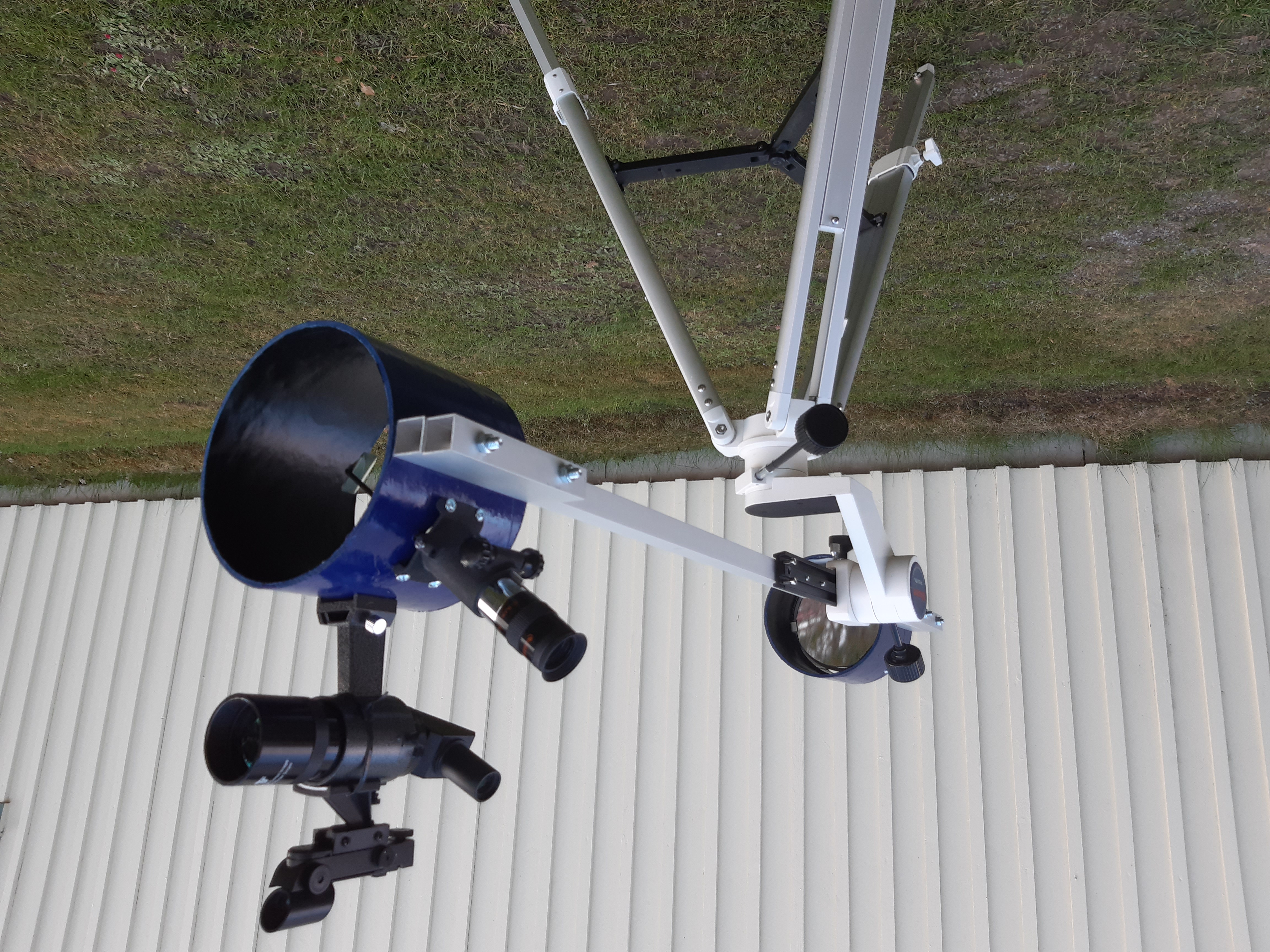

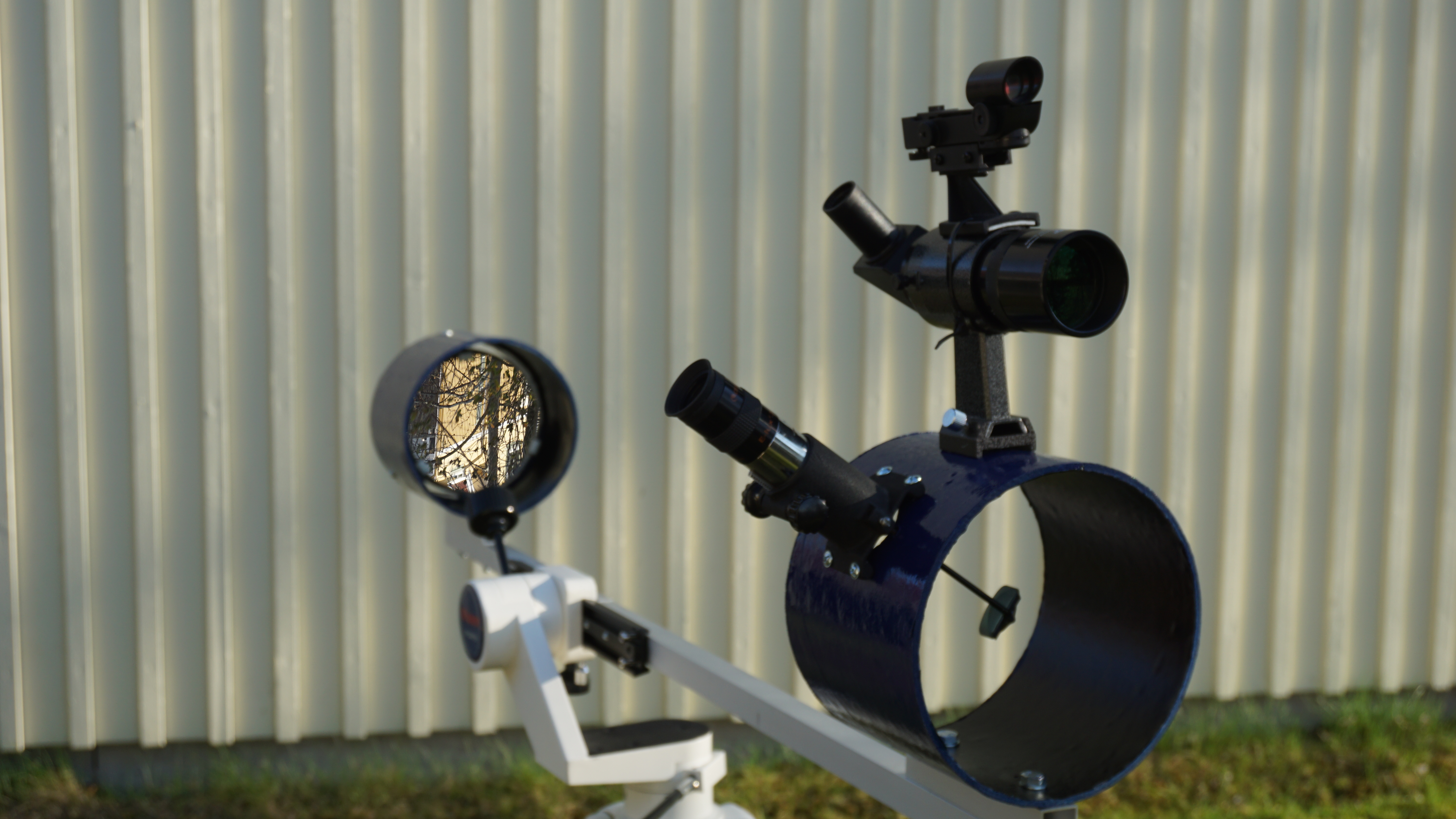

Nästa steg blir spraylackning av tubdelarna innan jag tar ut det på "First light" när nu detta kan bli möjligt. Efter det kommer jag även att såga av den bakersta delen av aluminiumröret (bakom primärspegeln).

/Torbjörn :)

Användarvisningsbild
Torbjörn
Inlägg: 1300
Blev medlem: 2012-11-24 14:05:37
spamtest: JA
Ort: Stenungsund

Re: Bygge 6 tums lättviktnewton

Inläggav Torbjörn » 2021-01-10 18:25:20

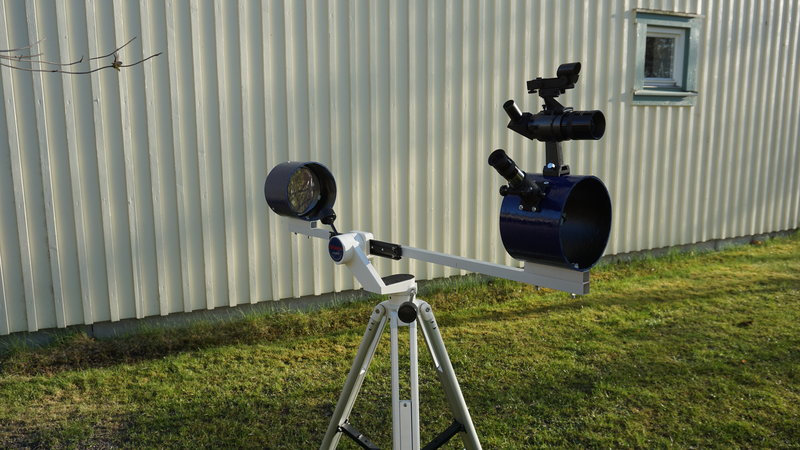

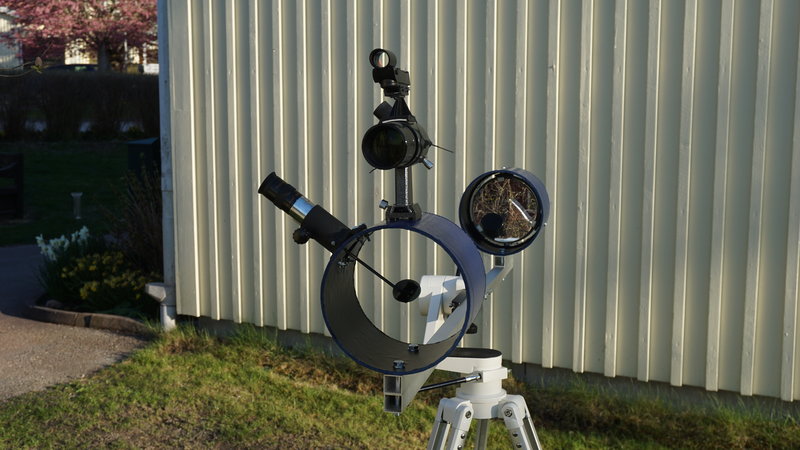

Det blev First Light alldeles nyss. Ganska svårt att hitta på himlen utan sikte och ett kraftigt ströljus i den öppna omålade tuben eftersom jag testade från ett upplyst radhusområde, men jag tittade på Mars, Plejaderna och Vega. Fina stjärnor, och fokusläget ligger fint till på fokuseraren :)

/Torbjörn
