Glapp i "pucken" på en HEQ5'a

Tekniska beskrivningar rörande monteringar, drivning, elektronik etc.
Användarvisningsbild
Repaterion
Inlägg: 71
Blev medlem: 2012-05-19 09:35:55
spamtest: JA
Ort: N 59° 10.528', E 12° 7.021' (Nordvästra Dalsland)

Glapp i "pucken" på en HEQ5'a

Inläggav Repaterion » 2016-05-09 20:49:33

Hejsan!
Upptäckte idag att "pucken" sitter löst på min montering, alltså den delen där man skruvar fast teleskopet i.
Är detta något som går att åtgärda själv, eller bör jag be Astrosweden eller motsvarande kika på det?
Det är inte mycket men jag gissar på varför varannan bild är "flyttad" om det ligger och glappar,
nej det är inte skruvarna man spänner fast med som inte är åtdragna utan hela pucken.
Själva "axeln" sitter stumt, det är som om bultarna har släppt till den ser även att de små insex skruven (den lilla svarta ganska mittpå, nära pucken) vickar när jag vickar på pucken.

Länkar till en annans bild som visar tydligt vad det är jag menar.
Alltså den som de svarta bultarna sitter i, inte de små utmärkta med röda pilar.

//Hannes
Bresser Messier AR90/900, 2" Crayford, Skywatcher ringar.
Skywatcher HEQ5 Pro
Korpgluggar, blå,två st.
Användarvisningsbild
ragge
Inlägg: 1213
Blev medlem: 2014-03-23 22:25:03
spamtest: JA
Ort: Uddevalla
Kontakt:

Re: Glapp i "pucken" på en HEQ5'a

Inläggav ragge » 2016-05-09 23:14:27

Hej Hannes !

Är det så att du kan rotera pucken lite fram och tillbaka även fast bromsen (eller kanske man säger "kopplingen") för DEC är låst ? I så fall är det backlash = för stort spel i snäckväxeln. Ytterst lite spel måste det finnas, men minimalt. Det kanske går att få fixat på garantin, men frakten är ju inte så kul. Dessutom är det bra att kunna fixa sådant även efter att garantin gått ut, och det är ganska lätt. Se under punkt 5 här : http://www.astro-baby.com/heq5-rebuild/heq5-m1.htm

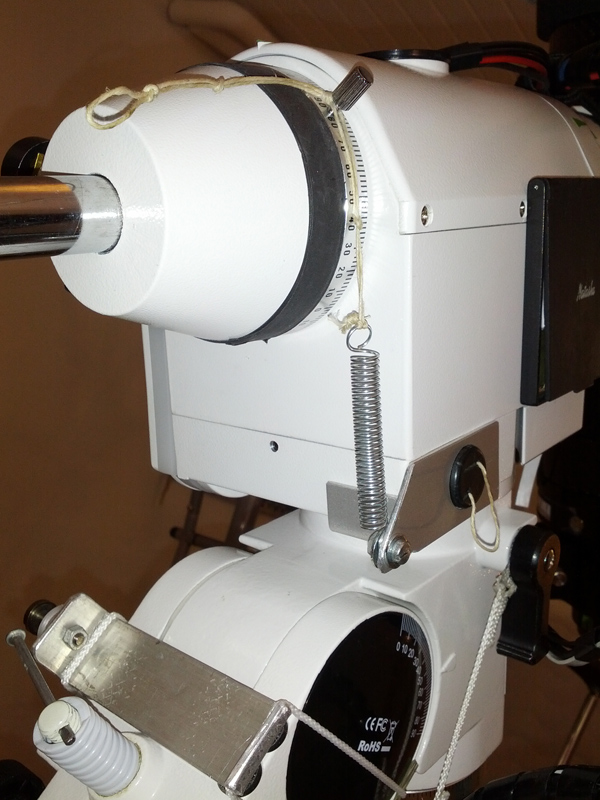

Det allra sista spelet är det meningen att man skall eliminera genom att balansera tuben lite lätt framtung, vilket funkar bra så länge den inte pekar mot zenit. Lite OT kanske men här är en bild på min DEC Backlash Killer som löser det. Det är bara alltför lätt att glömma att släppa på låsskruven innan man slewar eller goto, och då är det bara att byta ut fjädern...
Prylar :HEQ5 Pro "AI" (Arduino Inside) , TS APO 107mm f/6.5, TS Imaging Star 71 f/4.9, Meade 8" LX200 ACF, Nexguider, 2 x moddade Nikon D7000, DslrDashboard (Android)
Användarvisningsbild
Repaterion
Inlägg: 71
Blev medlem: 2012-05-19 09:35:55
spamtest: JA
Ort: N 59° 10.528', E 12° 7.021' (Nordvästra Dalsland)

Re: Glapp i "pucken" på en HEQ5'a

Inläggav Repaterion » 2016-05-10 07:40:34

Tjenare Ragge!
Nej utan det är den delen på toppen av dec axeln som sitter löst, åt alla håll oavsett om kopplingen är låst eller ej.
Jag har en filmsnutt på när jag vickar på den, men mp4 är visst inte tillåten filändelse.
Här är länken till filmsnutten jag gjorde.
https://youtu.be/zmKlc3_dMyw
Bresser Messier AR90/900, 2" Crayford, Skywatcher ringar.
Skywatcher HEQ5 Pro
Korpgluggar, blå,två st.
Användarvisningsbild
ragge
Inlägg: 1213
Blev medlem: 2014-03-23 22:25:03
spamtest: JA
Ort: Uddevalla
Kontakt:

Re: Glapp i "pucken" på en HEQ5'a

Inläggav ragge » 2016-05-10 08:16:28

Aha, något sådant har jag aldrig sett tidigare. Men kolla på punkt 1 här http://www.astro-baby.com/heq5-rebuild/heq5-m1.htm och scrolla till bild nr 7 som handlar om 3 små "set screws" som håller pucken. Det ser ut som att dessa behöver dras åt.
Prylar :HEQ5 Pro "AI" (Arduino Inside) , TS APO 107mm f/6.5, TS Imaging Star 71 f/4.9, Meade 8" LX200 ACF, Nexguider, 2 x moddade Nikon D7000, DslrDashboard (Android)
Användarvisningsbild
Repaterion
Inlägg: 71
Blev medlem: 2012-05-19 09:35:55
spamtest: JA
Ort: N 59° 10.528', E 12° 7.021' (Nordvästra Dalsland)

Re: Glapp i "pucken" på en HEQ5'a

Inläggav Repaterion » 2016-06-23 13:43:24

Det går inte fort på landsbygden, men det gjorde susen att dra åt de tre små insex.
Bresser Messier AR90/900, 2" Crayford, Skywatcher ringar.
Skywatcher HEQ5 Pro
Korpgluggar, blå,två st.
